La perspectiva en el Dibujo Técnico



¿Qué es la perspectiva?

Gracias a la perspectiva, las imágenes planas o 2D pueden disfrutar de tridimensionalidad .

Para lograr este efecto, es necesario dibujar los elementos cercanos a la cámara con un mayor tamaño que los lejanos.





perspectiva lineal

La  perspectiva lineal  es la más conocida.

Consiste en dibujar los objetos cada vez más pequeños hasta que desaparecen al llegar al “punto de fuga”.



Las perspectivas lineales constan de  puntos de fuga , y todo lo demás se basa en las líneas que conducen a estos puntos de fuga.

● Perspectiva frontal o paralela

Esta perspectiva cuenta con  un único punto de fuga  en el que todo converge. Es la forma de perspectiva más sencilla y se suele utilizar para dibujar habitaciones y pasillos.





● Perspectiva oblicua

Tiene  dos puntos de fuga .

Se utiliza mucho para dibujar exteriores con edificios.



Todas las líneas verticales de la perspectiva oblicua son  perpendiculares al horizonte .





● Perspectiva aérea

Esta perspectiva se compone de  tres puntos de fuga .

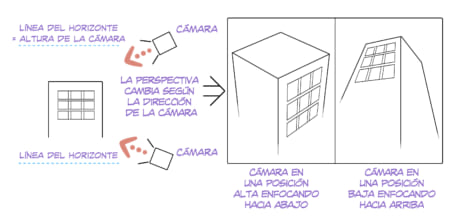

Al agregar un tercer punto de fuga encima o debajo del punto de fuga de la perspectiva de dos puntos, puedes hacer que la cámara mire hacia arriba o hacia abajo a un objeto.

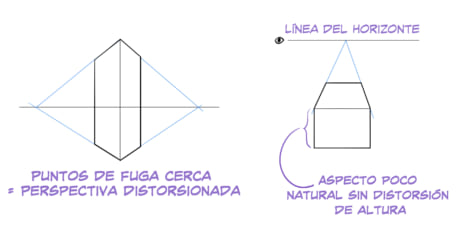

Al dibujar desde estos ángulos, se forma una distorsión o transformación  derivada distorsión de la perspectiva .

La perspectiva de tres puntos de fuga se utiliza para conseguir este tipo de distorsión óptica.

línea del horizonte

Vas a ver el término “línea del horizonte” muchas en tu aventura por descubrirlo todo sobre la perspectiva, así que es mejor que te familiarices desde el principio con él.



En el arte, la línea del horizonte hace referencia a la  altura del horizonte .

En fotografía, sería  la línea que indica la altura de la cámara .



La linea del horizonte nos ayuda a determinar la estructura general de la imagen.

Por ejemplo, si colocamos la línea del horizonte al mismo nivel que el personaje, sabremos que la cámara está mirando directamente a este.





● nivel de los ojos y linea del horizonte

No pierdas de vista la estrecha relación entre el nivel de los ojos y la línea del horizonte.



Si la cámara está alineada de forma paralela al horizonte, el nivel de los ojos se superpone a este.

En estos casos, si se eleva el nivel de los ojos, también se elevará la posición del horizonte.

Asimismo, si se baja el nivel de los ojos, bajará la ubicación del horizonte.



Ten esto en cuenta al usar la perspectiva lineal
